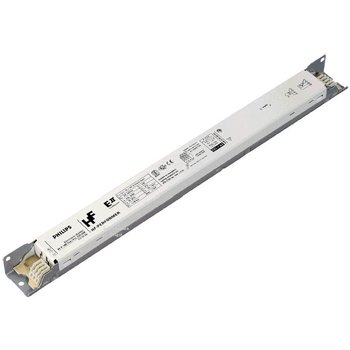

Vervangings voorschakelapparaat voor enkelvoudige TL5 armaturen. Te gebruiken bij TL5 1x54W of PLL 55W
Toepassingscode III
Type uitvoering IDC
Lamptype TL5/PL-L
Aantal lampen 1 piece/unit
Aantal producten op MCB (16 A Type B) (nom.) 28
Automatische herstart Ja
Ingangsspanning 220 tot 240 V
Ingangsfrequentie 50 tot 60 Hz
Bedrijfsfrequentie (nom.) 45 kHz
Ontsteekmethode Geprogrammeerde start
Crestfactor (max.) 1.7
Power Factor 100% belasting (nom.) 0.99
Ontsteektijd (max.) 0.9 s
Functioneel netspanningsbereik (AC) -8%-+6%
Veilig netspanningsbereik (AC) -10%-+10%
Aardlekstroom (nom.) 0.5 mA
Duur aanloopstroom 0.25 ms
Constante vermogensafwijking -2%/+2%
VSA-factor (nom.) 1
Vermogensverliezen (nom.) 4.5 W
Aanlooppiekstroom (max.) 24 A
Connectortype ingangsaansluitingen WAGO 251 universele connector [ Suitable for both automatic wiring (ALF and ADS) and manual wiring]
Kabelcapaciteit uitgangsdraden onderling (nom.) 200 pF
Connectortype uitgangsaansluitingen WAGO 251 universele connector [ Suitable for both automatic wiring (ALF and ADS) and manual wiring]
Kabellengte spanningvoerende bedrading 0.75 m
Striplengte draad 8.0-9.0 mm
Dual armatuur Master/Slave Niet van toepassing [ Master/slave-werking niet van toepassing]
Doorsnede ingangsaansluiting 0.50-1.00 mm²
Doorsnede uitgangsaansluiting 0.50-1.00 mm²
Kabelcapaciteit uitgangsdraden/aarde (nom.) 200 pF
Opgegeven VSA/lamp-vermogen 54/55 W
Opgegeven lampvermogen op PL-L 54/55 W
Systeemvermogen op PL-L 56W@55 W
Lampvermogen op PL-L 51.5W@55 W
Vermogensverlies op PL-L 4.5W@55 W
Opgegeven lampvermogen op TL5 54/55 W
Systeemvermogen op TL5 57.5 W@54W; 55.5W@50 W; W
Lampvermogen op TL5 53 W@54 W
Vermogensverlies op TL5 4.5 W@54 W
Opgegeven lampvermogen op TL5 ECO 50 W
Systeemvermogen op TL5 ECO 54.5 W
Lampvermogen op TL5 ECO 51W@50 W
Vermogensverlies op TL5 ECO 4.5 W@50 W
T-omgeving (max.) 60 °C
T-omgeving (min.) -25 °C
T-opslag (max.) 80 °C
T-opslag (min.) -40 °C
T-behuizing levensduur (nom.) 80 °C
T-behuizing maximaal (max.) 80 °C
T-ontsteking (max.) 60 °C
T-ontsteking (min.) -25 °C
Behuizing L360x30x22
Nominale lichtopbrengst na 60 sec. 100% of EBLF
Batterijspanning lampontsteking 198-254 V
Normale bedrijfsspanning (DC) 220-240 V
Batterijspanning lamp tijdens bedrijf 176-254
Batterijspanning gegarandeerde werking 176-275 V
Batterijspanning gegarandeerde ontsteking 186-275 V
Lumenverhouding noodverlichtings-VSA (EBLF) (nom.) 0.7 %
Nominale lichtopbrengst na 5 sec. 50% of EBLF
Energierendement-index A2 BAT
IP-classificatie IP 20 [ Ingress Protection 20]
EMI 9 kHz ... 30 MHz EN 55015 edition 7.1
EMI 30 MHz ... 1000 MHz -
Veiligheidsnorm IEC 61347-2-3
Prestatienorm IEC 60929
Kwaliteitsnorm ISO 9000:2000
Milieunorm ISO 14001
Emissienorm harmonische stroomsterkte IEC 61000-3-2
EMC immuniteitsnorm IEC 61547
Standaardoptie IEC68-2-6 F c
Schokken standaard IEC 68-2-29 Eb
Vochtigheidsnorm EN 61347-2-3 clause 11
Goedkeuringsmerktekens
CE-markering
ENEC-certificaat
VDE-EMV-certificaat
Temperatuurmarkering Ja
Calamiteitennorm IEC 60598-2-22
Brom- en ruisniveau < 30 dB(A)
Volledige productcode 872790086348200
Productnaam voor bestelling HF-P 154/155 TL5 HO/PLL III 220-240V IDC
EAN/UPC - Product 8711500998217
Bestelcode 86348200
Local Code HFP15455TL5PLL
Numerator - Aantal per pak 1
Numerator - Dozen per buitendoos 12
Materiaalnr. (12NC) 913713028266
Netto gewicht (per stuk) 0.252 kg
