Caractéristiques générales
|
Type de lampe spécifié |
MDP |
|
Nombre de lampes acc. spécifications. |
1 pièce |
|
Puissance nominale de l'équipement/de la lampe |
35-70 |
|
Tension de ligne |
220-240V |
|
Fréquence de ligne |
50/60 Hz |
|
Logement |
/S |
|
Convient pour une utilisation en extérieur ? |
non |
|
vivant. 90% logement T global |
40000 heures |
Propriétés d'exploitation
|
Redémarrage automatique |
Oui |
|
Temps de coupure de l'allumage |
19 minutes |
|
tension d'allumage |
3,0 (min), 5,0 (max) kV |
|
Plage de tension secteur sûre (AC) |
180-264V |
|
Netsp fonctionnel. gamme (CA) |
198-254V |
|
min. tension secteur de fonctionnement |
198 (min) V |
|
Courant de démarrage de pointe |
8 (max) A |
|
Durée du courant de démarrage |
10 ms |
|
Courant de fuite à la terre |
0,25 (max) mA |
|
Tolérance de puissance de la lampe |
-3%/+3% |
|
Facteur de puissance 100 % éd. prob. |
0,95 - |
|
sauter sécurité 320 VAC |
48 heures |
|
sauter sécurité 350 VAC |
2 heures |
|
sauter sécurité 400 VAC |
5 minutes |
|
max. nombre de ballasts sur MCB |
58 fois |
|
Bourdonnement et niveau de bruit |
20 dB(A) |
Détails de câblage
|
Capuchon de câble. sortie mutuelle |
160 pF |
|
Type de connecteur |
WAGO série 804 |
|
max. longueur de câble appareil/lampe |
2 mètres |
|
Longueur de bande |
10.0-11.0mm |
|
dr. à travers Contacts VSA |
0,75-2,50 mm2 |
Propriétés système sur VSA
|
Alimentation de la lampe sur CDM |
39-73 |
|
Perte de puissance sur CDM |
5-7 |
Caractéristiques de température
|
Protection active de la température |
Oui |
|
marque F |
Oui |
|
Boîtier en T spécifié |
80°C |
|
Atteindre l'environnement T |
-20 (min), 55 (max) C |
|
Atteindre le stockage en T |
-25 (min), 80 (max) C |

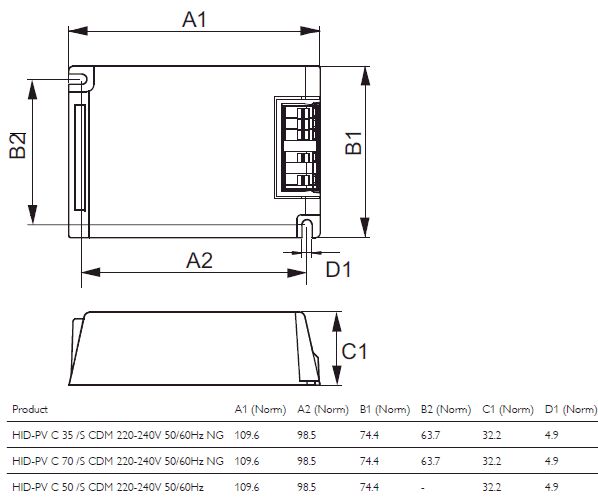

Dimensions en mm.
|
Longueur A1 |
110,0 mm |
|
Distance trous de montage A2 |
98,5 mm |
|
Largeur B1 |
75,0 mm |
|
Distance trous de montage B2 |
63,5 mm |
|
Hauteur C1 |
32,1 mm |
|
Diamètre du trou de montage D1 |
4,5 mm |
Fonctionnalités d'alimentation et d'application
|
EMI 9kHz – 300MHz |
CISPR 15 ed 7.2 |
|
Norme de sécurité |
EN 61347-2-12 et 2-1 |
|
Qualité standard |
ISO 9000:2000 |
|
Norme environnementale |
ISO 14001 |
|
Distorsion de courant harmonique |
CEI 61000-3-2 |
|
Résistance aux vibrations |
CEI 68-2-6 Fc |
|
Résistance au choc |
CEI 68-2-29 Eb |
|
Humidité |
CEI 60928 article 13 |
|
Marques d'approbation |
ENEC / CE / VDE-CEM |
|
marquage CE |
Oui |
|
Certificat ENEC |
Oui |
|
Certificat VDE |
Oui |
|
Certificat VDE-EMV |
non |
|
Protection contre les surtensions |
EN61547 (LL 2kV, LG 4kV) |
|
certificat CB |
Oui |
Données du produit
|
Code de commande |
233107 00 |
|
Code produit EOC |
871829123310700 |
|
Nom du produit |
HID-AV C 35-70 /S CDM 220-240V 50/60Hz |
|
Nom du produit de la commande |
HID-AV C 35-70 /S CDM 220-240V 50/60Hz |
|
Quantité par paquet |
1 |
|
Quantité d'emballage |
12 |
|
Emballage par carton extérieur |
12 |
|
Code-barres sur le produit |
8718291233107 |
|
Code à barres sur la boîte extérieure |
8718291233114 |
|
Code(s) logistique(s) |
913700683866 |
|
Poids net par pièce |
0,220 kg |
