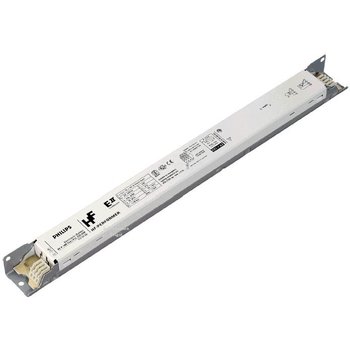

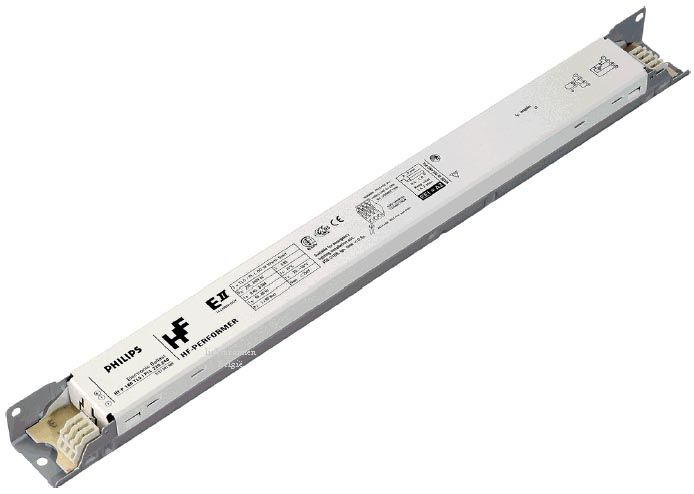

Ballast de remplacement pour luminaires TL5 simples . Peut être utilisé avec TL5 1x54W ou PLL 55W
Code de demande III
Version de type IDC
Type de lampe TL5/PL-L
Nombre de lampes 1 pièce/unité
Nombre de produits sur MCB (16 A Type B) (nom.) 28
Redémarrage automatique Oui
Tension d'entrée 220 à 240 V
Fréquence d'entrée 50 à 60 Hz
Fréquence de fonctionnement (nom.) 45 kHz
Méthode d'allumage Démarrage programmé
Facteur de crête (max.) 1,7
Facteur de puissance 100 % de charge (nom.) 0,99
Temps d'allumage (max.) 0,9 s
Plage de tension secteur fonctionnelle (AC) -8%-+6%
Plage de tension secteur sûre (AC) -10 % à +10 %
Courant de fuite à la terre (nom.) 0,5 mA
Durée du courant de démarrage 0,25 ms
Déviation de puissance constante -2%/+2%
Facteur VSA (nom.) 1
Pertes de puissance (nom.) 4,5 W
Courant de pointe d'appel (max.) 24 A
Bornes d'entrée de type connecteur Connecteur universel WAGO 251 [Convient aussi bien au câblage automatique (ALF et ADS) qu'au câblage manuel]
Capacité du câble entre les fils de sortie (nom.) 200 pF
Bornes de sortie de type connecteur Connecteur universel WAGO 251 [Convient aussi bien au câblage automatique (ALF et ADS) qu'au câblage manuel]
Longueur de câble câblage sous tension 0,75 m
Longueur de dénudage des fils 8,0-9,0 mm
Appareil double Maître/Esclave Non applicable [Fonctionnement Maître/Esclave non applicable]
Section de connexion d'entrée 0,50-1,00 mm²
Section de connexion de sortie 0,50-1,00 mm²
Capacité du câble fils de sortie/terre (nom.) 200 pF
Puissance spécifiée du ballast/lampe 54/55 W
Puissance de lampe spécifiée sur PL-L 54/55 W
Alimentation du système sur PL-L 56W@55 W
Puissance de la lampe sur PL-L 51,5 W à 55 W
Perte de puissance sur PL-L 4,5 W à 55 W
Puissance de lampe spécifiée sur TL5 54/55 W
Alimentation du système sur TL5 57,5 W à 54 W ; 55,5 W à 50 W ; W
Puissance de la lampe sur TL5 53 W@54 W
Perte de puissance sur TL5 4,5 W à 54 W
Puissance de lampe spécifiée sur TL5 ECO 50 W
Mise sous tension du système TL5 ECO 54,5 W
Puissance de la lampe sur TL5 ECO 51W@50 W
Perte de puissance sur TL5 ECO 4,5 W@50 W
T environnement (max.) 60 °C
T environnement (min.) -25 °C
T-stockage (max.) 80 °C
T-stockage (min.) -40 °C
Durée de vie du boîtier T (nom.) 80 °C
Boîtier T maximum (max.) 80 °C
Allumage T (max.) 60 °C
Allumage T (min.) -25 °C
Boîtier L360x30x22
Puissance lumineuse nominale après 60 sec. 100 % ou ELF
Tension de la batterie d'allumage de la lampe 198-254 V
Tension de fonctionnement normale (DC) 220-240 V
Tension de la batterie de la lampe pendant le fonctionnement 176-254
Tension de batterie garantie de fonctionnement 176-275 V
Tension de batterie allumage garanti 186-275 V
Taux de lumens du ballast d'éclairage de secours (EBLF) (nom.) 0,7 %
Puissance lumineuse nominale après 5 sec. 50 % ou ELF
Indice d'efficacité énergétique A2 BAT
Indice de protection IP IP 20 [indice de protection 20]
EMI 9 kHz ... 30 MHz EN 55015 édition 7.1
EMI 30 MHz ... 1000 MHz -
Norme de sécurité CEI 61347-2-3
Norme de performances CEI 60929
Norme de qualité ISO 9000:2000
Norme environnementale ISO 14001
Norme d'émission de courant harmonique CEI 61000-3-2
Norme d'immunité CEM CEI 61547
Option standard IEC68-2-6 Fc
Norme de choc CEI 68-2-29 Eb
Norme d'humidité EN 61347-2-3 clause 11
Marques d'approbation
Marquage CE
Certificat ENEC
Certificat VDE-EMV
Marquage de température Oui
Norme d'urgence CEI 60598-2-22
Niveau de bourdonnement et de bruit < 30 dB(A)
Code produit complet 872790086348200
Nom du produit pour la commande HF-P 154/155 TL5 HO/PLL III 220-240V IDC
EAN/UPC - Produit 8711500998217
Code de commande 86348200
Code local HFP15455TL5PLL
Numérateur - Quantité par paquet 1
Numérateur - Boîtes par boîte extérieure 12
Numéro de matériau. (12NF) 913713028266
Poids net (par pièce) 0,252 kg
