Caractéristiques générales
|
Code de demande |
EII |
|
Type de lampe spécifié |
SOX-E |
|
Nombre de lampes selon. spécifications. |
1 pièce |
|
Puissance nominale ballast/lampe |
66 |
|
Tension de ligne |
220-240V |
|
Courant de ligne |
0,30 A |
|
Fréquence de ligne |
50/60Hz |
|
Logement |
L280x39x28 |
|
Luminaires classés IP |
20 |
|
La vie d. 90% de surh.T logement |
50 000 heures |
Propriétés opérationnelles
|
Redémarrage automatique |
Non |
|
Temps de coupure de l'allumage |
0,08 minutes |
|
Tension d'allumage |
0,5 (min), 1,0 (max) kV |
|
Fréquence de fonctionnement * |
45 kHz |
|
Plage de tension secteur sûre (AC) |
-10%/+10% |
|
Réseau fonctionnel. portée (CA) |
-8%/+6% |
|
Min. tension secteur de service |
180 (minutes) V |
|
Tension de sortie de crête |
1 000 (maximum) V |
|
Courant de démarrage de pointe |
40 (maximum) A |
|
Durée du courant de démarrage |
0,15 ms |
|
Courant de fuite à la terre |
0,5 mA |
|
Tolérance de puissance de la lampe |
-10%/+10% |
|
Facteur de puissance 100% éd. probable |
0,95 - |
|
Sursp. sécurité 320 VAC |
48 heures |
|
Sursp. sécurité 350 VAC |
2 heures |
|
Max. nombre de ballasts sur MCB |
22x |
|
Niveau de bourdonnement et de bruit |
37 dB(A) |
Détails du câblage
|
Capuchon de câble. sortie mutuelle |
1000 pF |
|
Type de connecteur |
Insérer |
|
Max. longueur de câble appareil/lampe |
10 m |
|
Longueur de bande |
8,0 mm |
|
Drd. trans. Contacts VSA |
0,50-2,50 mm2 |
Propriétés système sur VSA
|
Spéc. lampe allumée SOX-E |
66 |
|
Mise sous tension du système SOX-E |
73,0 |
|
Alimentation de la lampe sur SOX-E |
67,0 |
|
Perte de puissance sur SOX-E |
6.0 |
Caractéristiques de température
|
Boîtier en T spécifié |
75°C |
|
Boîtier en T d'arrêt |
75 (minutes) C |
|
Atteindre l'environnement T |
-20 (min), 50 (max) C |
|
Range T-stockage |
-40 (min), 80 (max) C |

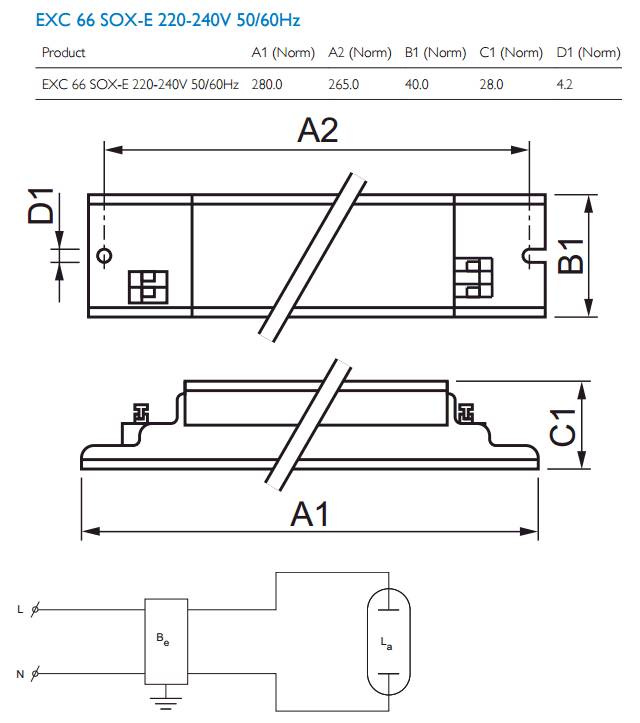

Dimensions en mm.
|
Longueur A1 |
280,0 mm |
|
Distance du trou de montage A2 |
265,0 mm |
|
Largeur B1 |
40,0 mm |
|
Hauteur C1 |
28,0 mm |
|
Diamètre du trou de montage D1 |
4,2 mm |
Fonctionnalités de puissance et d'application
|
IEM 9 kHz – 300 MHz |
CISPR 15 éd 7.1 |
|
Norme de sécurité |
EN 60928, 60926 |
|
Norme de qualité |
OIN 9000:2000 |
|
Norme environnementale |
OIN 14001 |
|
Distorsion du courant harmonique |
EN 60555.2 |
|
Résistance aux vibrations |
CEI 68-2-6 FC |
|
Résistance aux chocs |
CEI 68-2-29 Eb |
|
Humidité |
CEI 928-13 |
|
Marques d'approbation |
ENEC |
|
Marquage CE |
Oui |
|
Certificat ENEC |
Oui |
|
Certificat VDE |
Non |
|
Certificat VDE-EMV |
Non |
|
Certificat CB |
Oui |
Données produit
|
Code de commande |
062444 30 |
|
Code produit COE |
871150006244430 |
|
Nom du produit |

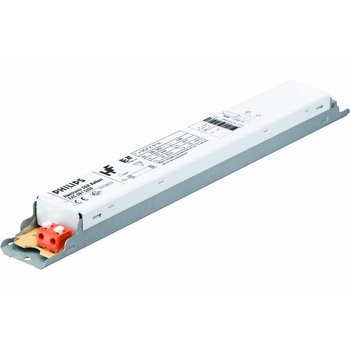

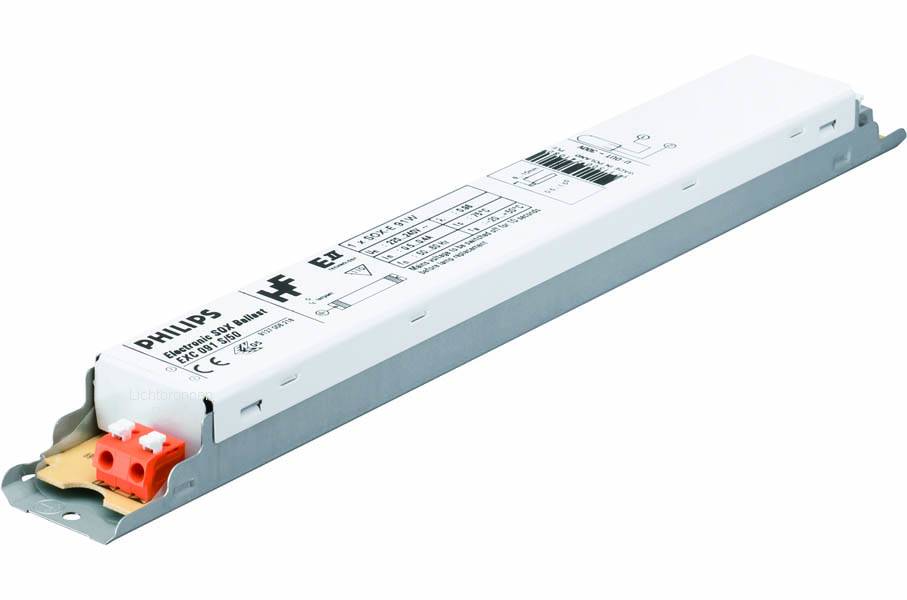

EXC 66 SOX-E 220-240V 50/60Hz |
|
Nom du produit de la commande |
EXC 66 SOX-E 220-240V 50/60Hz |
|
Quantité par colis |
1 |
|
Quantité d'emballage |
25 |
|
Emballage par carton extérieur |
25 |
|
Code barre sur le produit |
8711500062444 |
|
Code-barres sur la boîte extérieure |
8711500062451 |
|
Code(s) logistique(s) |
913700621766 |
|
Poids net par pièce |
0,275kg |
